SYXC系列稀土直流永磁宽调速伺服电动机

SYXC系列电机的特点

□ 具有高的转矩惯量比，从而可提供快的加速度和快速响应；
□ 具有高转矩及低速特性，调速范围广，易于与负载匹配；
□ 采用耐磨电刷材料和电刷与换向器大面积接触，电机过载能力强，寿命长；
□ 电机结构简单，体积小，重量轻，维修方便；
□ 可安装高精度、高可靠性的反馈元件。

SYXC系列电机型号的组成

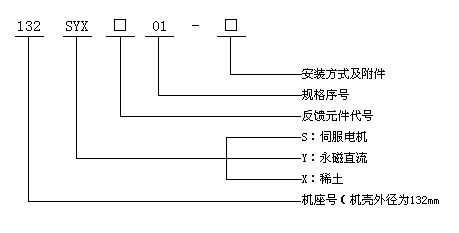

电机型号组成示例：

代号说明：

1、反馈元件：
1）无反馈元件时无代号 2）C一安装有测速发电机 3）B-安装有编码器 4）U一安装有旋变

2、安装方式及附件

1）法兰安装及附件 2）W一卧式安装 3）F-附带冷却风机 4）Z-附带失电制动器

SYXC系列电机性能参数

型号	项目	额定功率	额定转矩	额定转速	额定电压	额定电流	转动惯量	转矩系数
规格	项目	KW	N.m	r/min	V	A	N.m.Sm2x10m-6	N.m/A
规格	容差	Nom	Nom	±10％	Nom	Nom	Nom	±10%
60SYX	01	0.015	0.1	1500	30	0.82	65.6	0.12
	02	0.015	0.05	3000	30	0.82	32.8	0.06
	03	0.03	0.2	1500	30	1.54	131.0	0.129
	04	0.03	0.1	3000	30	1.54	65.6	0.064
72SYX	01	0.05	0.33	1500	30	2.4	184.5	0.137
	02	0.05	0.16	3000	30	2.4	92.25	0.067
	03	0.075	0.05	1500	30	3.52	276	0.142
	04	0.075	0.25	3000	30	3.52	138	0.071
82SYX	01	0.1	0.5	2000	32	4.0	438	0.125
82SYX	02	0.2	1.0	2000	64	4.0	876	0.25
92SYX	01	0.1	0.66	1500	110	1.24	634	0.53
	02	0.1	0.33	3000	110	1.24	317	0.256
	03	0.15	1.0	1500	110	1.83	900	0.546
	04	0.15	0.5	3000	110	1.83	480	0.273
106SYX	01	0.25	1.6	1500	160	2.0	1160	0.8
	02	0.25	0.8	3000	160	2.0	830	0.4
	03	0.5	3.3	1500	160	4.0	2930	0.825
	04	0.5	1.6	3000	160	4.0	1460	0.4
	05	0.75	5.0	1500	160	5.5	5100	0.91
	06	0.75	2.5	3000	160	5.5	2600	0.455
	07	0.8	5.3	1500	180	5.5	3670	0.96
	08	0.8	2.7	3000	180	5.5	2650	0.49
132SYX	01	1.1	7.3	1500	160	7.9	7760	0.93
	02	1.1	3.6	3000	160	8.0	4654	0.45
	03	1.5	10.0	1500	160	10.9	7719	0.91
	04	1.5	5.0	3000	160	11.2	5150	0.44
	05	1.8	12.0	1500	180	11.5	10488	0.9
	06	1.8	6.0	3000	180	11.8	6300	0.42
	07	2.2	14.5	1500	160	16.2	20000	0.89
	08	2.2	7.3	3000	160	17.2	10000	0.42
164SYX	01	3.0	20.0	1500	160	20.5	45700	0.976
	02	3.0	10.0	3000	160	21.0	22850	0.47
	03	4.5	30.0	1500	200	24.0	57100	1.25
	04	4.5	15.0	3000	200	25.0	28550	0.6
	05	5.5	37.0	1500	300	20.0	57100	1.86
	06	5.5	18.5	3000	300	21.0	28600	0.88
	07	5.5	55.0	1000	300	21.0	99850	2.62
	08	6.5	43.0	1500	300	24.0	57100	1.79
178SYX	01	6.5	43.0	1500	300	23.8	68700	1.8
	02	7.5	50.0	1500	350	24.0	79800	2.08
	03	10.0	66	1500	440	25.0	81000	2.65
266SYX	01	18.5	92.5	2000	300	70.0	296000	1.32
	05	25.0	160.0	1500	400	71.0	499721	2.25
	07	25.0	120.0	2000	400	69.0	317600	1.73
	08	30.0	95.0	3000	440	76.0	368922	1.25

蓝色底纹工作制为：S2(30分钟)特殊规格可定制.

SYXC系列测速机参数

型号规格		82CF			85CF
项目	容差	01	02	03	01	02	03	04
输出斜率 V/Kr/min	±15％	6	10	12	12	20	24	55
极限转速 r/min	Nom	4000	4000	4000	4000	3000	3000	2000
纹波系数％	Max	1.5	1.5	1.5	1.5	1.5	1.5	1.5
线性度％	Max	1	1	1	1	1	1	1
对称％	Max	1	1	1	1	1	1	1
负载电阻 KΩ	Nom	20	20	20	20	20	20	20

SYXC（-Z）系列电机机座及安装尺寸数据

序号规格		D1	D2	E1	E2	F	G	E3	h1	h2	b	D4	s	D3	L1	L2	L3	D5
序号规格		H10	h7			-0.03								f5
60SYX	01 02 03 04	60	48	16	10	3	6.3	18	3	5	62	70	4.5	8	100 90 120 100	62		60
72SYX	01 02 03 04	72	54	20	15	3	7.3	22	3	5	72	84	5.5	9	120 100 140 110	62		60
82SYX	01 02	82	54	20	15	4	8.5	22	3	6	84	95	6	11	112 144	62		82
92SYX	01 02 03 04	92	70	20	15	4	11	22	3	6	94	107	6.6	14	177 162 194 169	62	50	82
106SYX	01 02 03 04 05 06 07 08	106	85	23	20	5	13	26	4	8	112	132	9	16	210 193 218 210 250 220 250 278	62	60	86
132SYX	01 02 03 04 05 06	132	100	30	25	5	15	32	5	10	134	155	11	18	270 260 285 250 285 260	62	70	86
132SYX	07 08			50	40	8	20	52						24	300 385
164SYX	01 02	164	130	50	45	8	20	52	6	12.5	166	180	11.5	24	374 339 498 373 530 373 435 550	125	80	80
	03						24							28
	04						24							28
	05 06 07 08					10	28			14	180	200	13	32
178SYX	01	178	130	60	55	10	31	62	6	16	200	205	13	35	458.5	125	90	86
	02														474
	03														490
266SYX 01A-Z/B05-Z	01 05 07 08	266	230	100	90	14	43	108	6	28	270	300	18	48	553 659 660 580	150	100	100

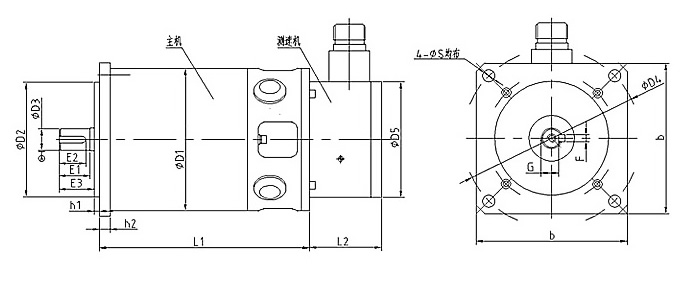

SYXC系列电机机座及安装尺寸
注：机座不带制动器

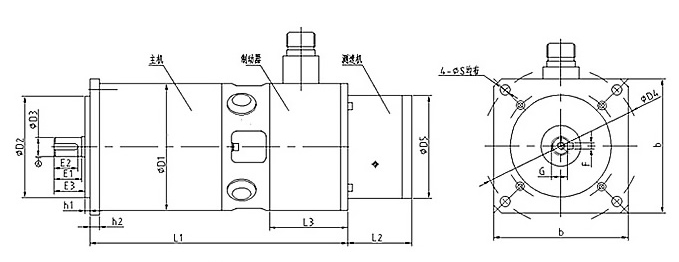

SYXC系列电机机座及安装尺寸（60-132）

注：机座带制动器

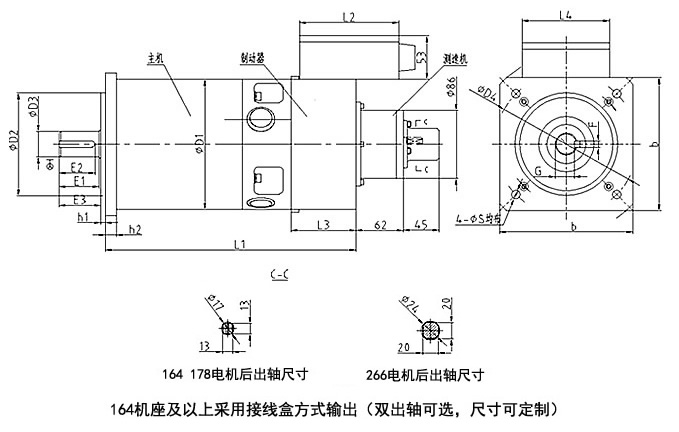

SYXC系列电机机座及安装尺寸（164-266)

注：机座带制动器
